Tornillo ojo DIN-444 pavonado

Características generales

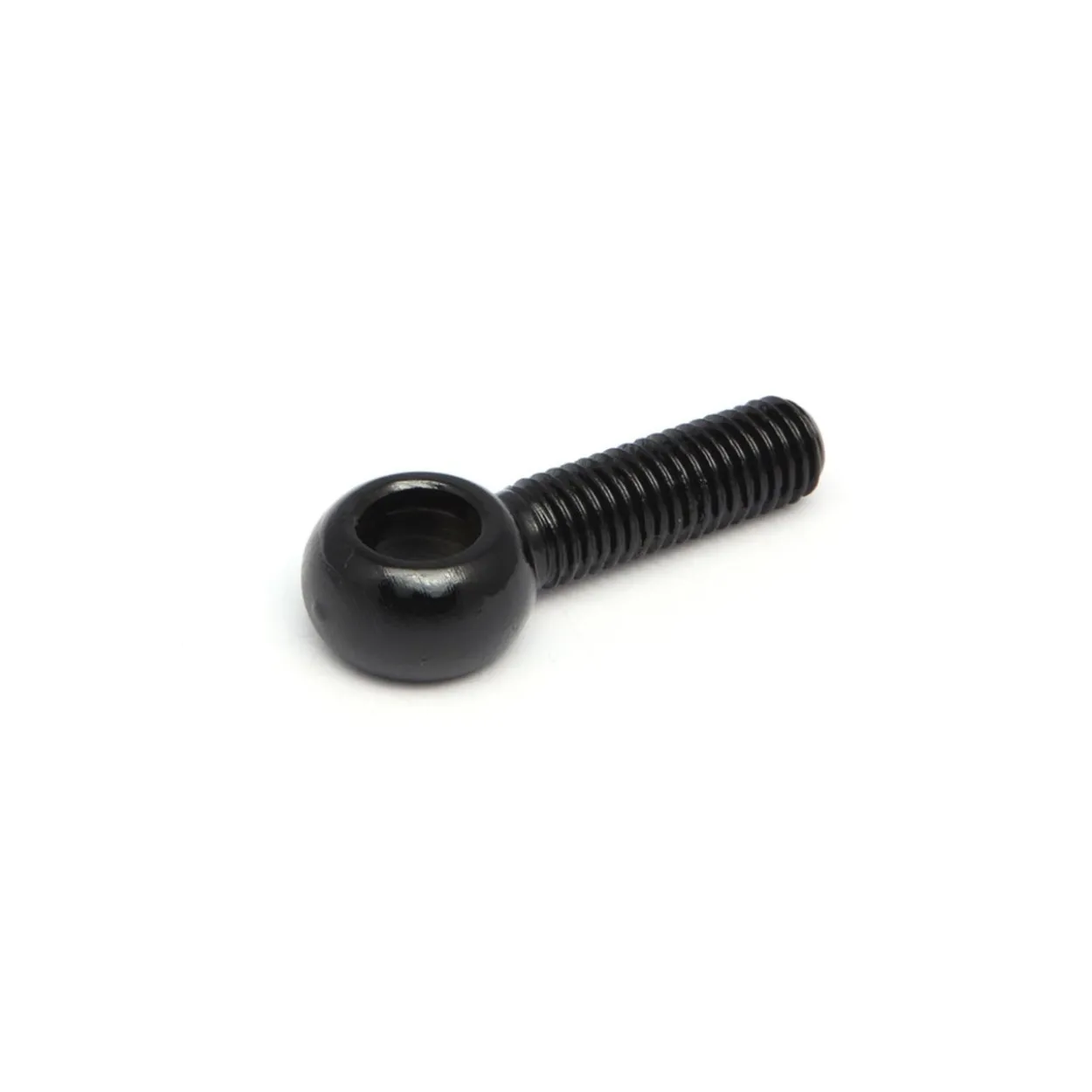

El tornilloDIN-444 es un tornillo que tiene un ojo circular en su cabeza.

Calidad 8.8. Forma B.

Tornillo con cuello. Rosca parcial, verificar medidas en las tablas adjuntas.

Su acabado es en acero pavonado, color negro.

Rosca métrica. Cumple normas de fabricación internacionales.

Laventa es porunidades.

Características de uso

Su uso principal es el montaje de equipos y conexiones.

La longitud se obtiene midiendodesdeel centro del diámetro del ojo

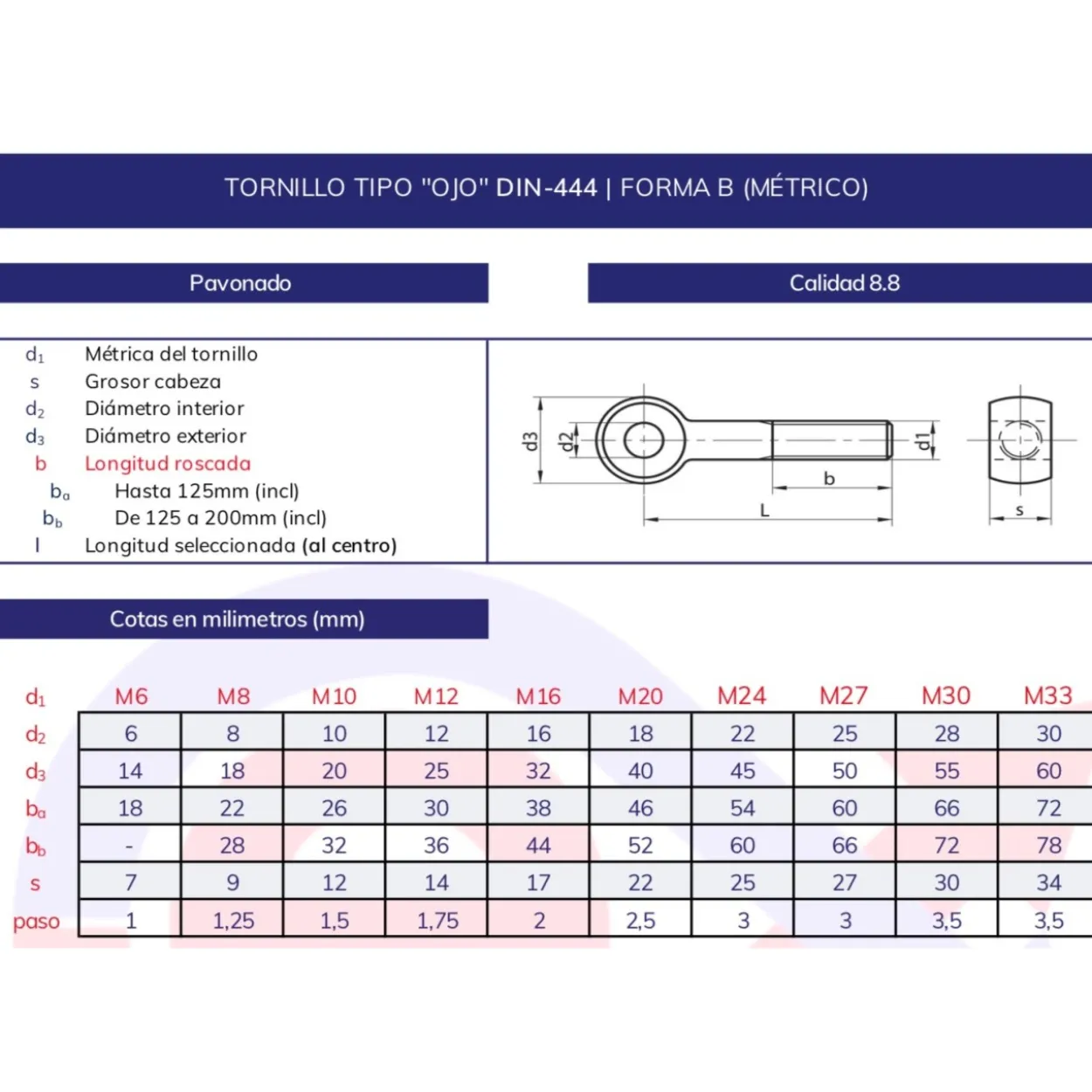

Puede consultar los datos técnicos en la ficha adjunta.

La cota «b» indica la parte roscada,el resto se denomina «cuello».

Lamétricay la longitud (en mm)dependerá de las necesidades de cada consumidor. Comercializamos a partir deM-6 hasta M-16:

• 6×30 mm
• 6×40 mm
• 6×50 mm
• 6×60 mm
• 6×70 mm
• 6×80 mm

• 8×40 mm
• 8×50 mm
• 8×60 mm
• 8×70 mm
• 8×80 mm
• 8×90 mm
• 8×100 mm
• 8×120 mm

• 10×40 mm
• 10×50 mm
• 10×60 mm
• 10×70 mm
• 10×80 mm
• 10×90 mm
• 10×100 mm
• 10×120 mm

• 12×40 mm
• 12×50 mm
• 12×60 mm
• 12×70 mm
• 12×80 mm
• 12×90 mm
• 12×100 mm
• 12×120 mm
• 12×130 mm
• 12×140 mm
• 12×150 mm
• 12×160 mm

• 16×70 mm
• 16×80 mm
• 16×90 mm
• 16×100 mm
• 16×120 mm
• 16×130 mm
• 16×140 mm
• 16×150 mm
• 16×160 mm
• 16×180 mm

Acabado

Pavonado

Calidad

8.8

Normativa

DIN-444
