Tornillo límite de ajuste ISO-7379

Características generales

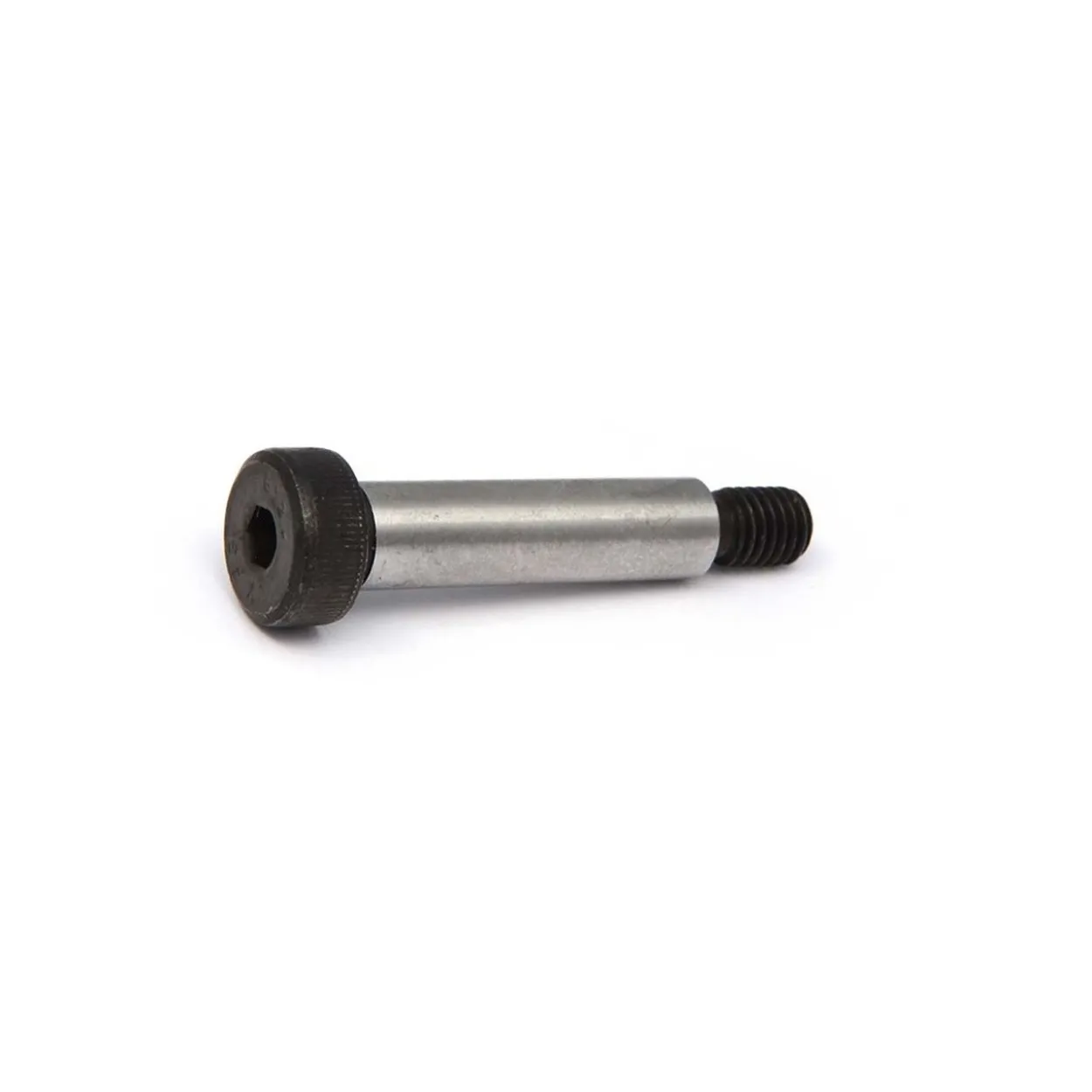

El tornillo ISO-7379 es un tornillo límite o tornillo de ajuste allen, de uso específico.

La calidad es 12.9 con rosca métrica.

Su acabado espavonado, negro, tanto la cabeza como la rosca. La partecentral cincada rectificada y templada.

La tolerancia en eje central para ajuste en h8/f9

Cumple estrictas normas de fabricación. DIN-9841

La venta es porunidades.

Características de uso

Sirve para limitar piezas y conjuntos, hace función de eje.

En este tipo de tornillo de ajuste, es muy importante comprobar los diferentes parámetros que componen la elección final del tornillo.

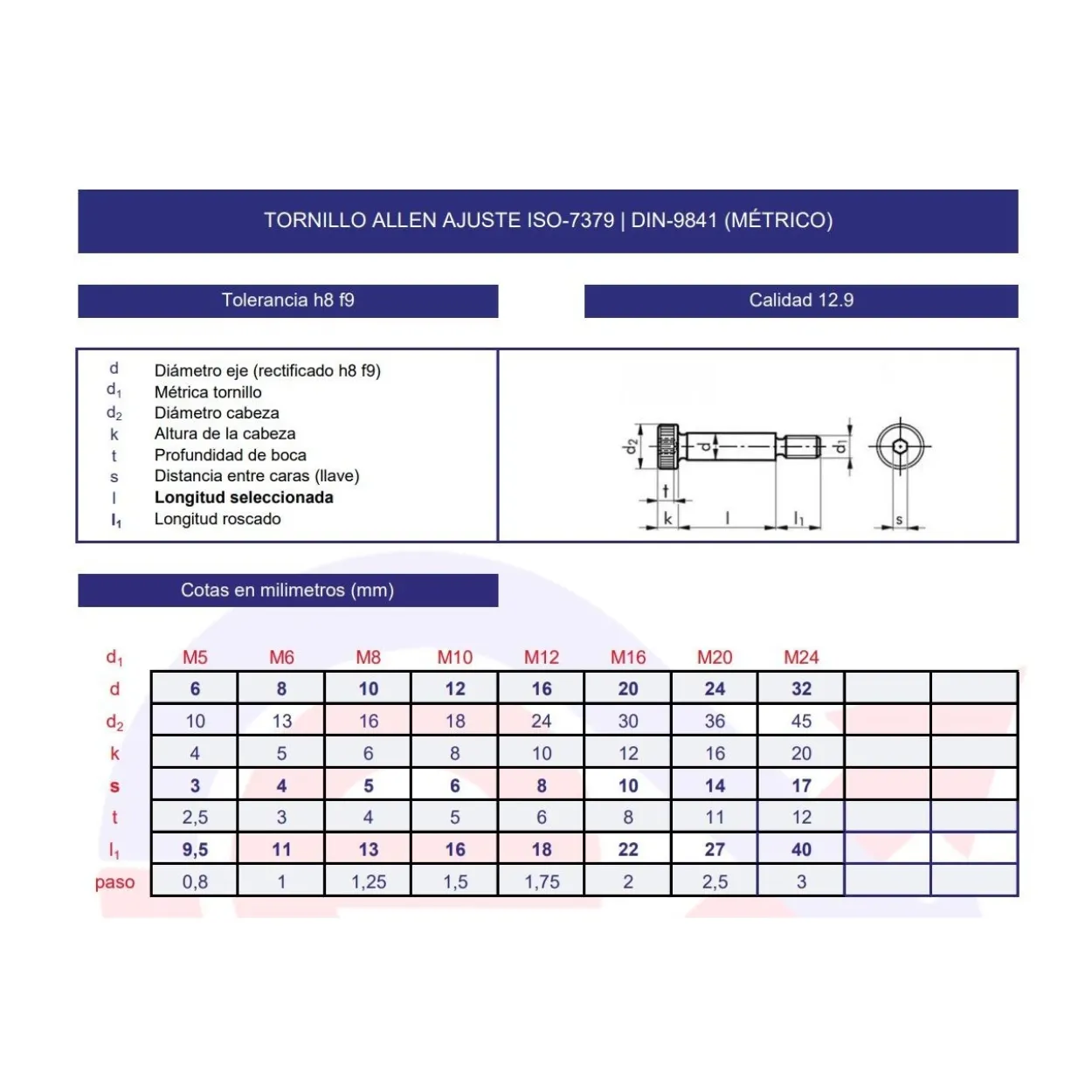

Puede consultar los datos técnicos en la ficha adjunta.

En este tornillo se pueden elegir dos variables. En primer lugar se puede seleccionar la métrica del tornillo, denominada «d1». Porotro lado la longitud disponible corresponde a la cota «l» en el plano, que es la longitud de la parte rectificada del tornillo. A partir de ambas variables, el resto de cotas correspondientes se puede comprobar en la ficha técnica. La cota «d», corresponde al «eje» y es un dato a tener en cuenta pues es la parte rectificada y la que va a garantizar el ajuste del componente.

Comercializamos a partir deM-6 hasta M-20:

• 5×10 mm (diámetro eje6 mm)
• 5×12 mm(diámetro eje6 mm)
• 5×16 mm(diámetro eje6 mm)
• 5×20 mm(diámetro eje6 mm)
• 5×25 mm(diámetro eje6 mm)
• 5×30 mm(diámetro eje6 mm)
• 5×40 mm(diámetro eje6 mm)
• 5×50 mm(diámetro eje6 mm)
• 5×60 mm(diámetro eje6 mm)

• 6×8 mm(diámetro eje8 mm)
• 6×10 mm(diámetro eje8mm)
• 6×12 mm(diámetro eje8mm)
• 6×16 mm(diámetro eje8mm)
• 6×20 mm(diámetro eje8mm)
• 6×25 mm(diámetro eje8mm)
• 6×30 mm(diámetro eje8mm)
• 6×40 mm(diámetro eje8mm)
• 6×50 mm(diámetro eje8mm)
• 6×60 mm(diámetro eje8mm)
• 6×70 mm(diámetro eje8mm)
• 6×90 mm(diámetro eje8mm)

• 8×16 mm(diámetro eje10 mm)
• 8×20 mm(diámetro eje10mm)
• 8×25 mm(diámetro eje10mm)
• 8×30 mm(diámetro eje10mm)
• 8×40 mm(diámetro eje10mm)
• 8×50 mm(diámetro eje10mm)
• 8×60 mm(diámetro eje10mm)
• 8×70 mm(diámetro eje10mm)
• 8×80 mm(diámetro eje10mm)
• 8×90 mm(diámetro eje10mm)
• 8×100 mm(diámetro eje10mm)

• 10×16 mm(diámetro eje12 mm)
• 10×20 mm(diámetro eje12mm)
• 10×25 mm(diámetro eje12mm)
• 10×30 mm(diámetro eje12mm)
• 10×40 mm(diámetro eje12mm)
• 10×50 mm(diámetro eje12mm)
• 10×60 mm(diámetro eje12mm)
• 10×70 mm(diámetro eje12mm)
• 10×80 mm(diámetro eje12mm)
• 10×90 mm(diámetro eje12mm)
• 10×100 mm(diámetro eje12mm)

• 12×20 mm(diámetro eje16 mm)
• 12×25 mm(diámetro eje16mm)
• 12×30 mm(diámetro eje16mm)
• 12×40 mm(diámetro eje16mm)
• 12×50 mm(diámetro eje16mm)
• 12×60 mm(diámetro eje16mm)
• 12×70 mm(diámetro eje16mm)
• 12×80 mm(diámetro eje16mm)
• 12×90 mm(diámetro eje16mm)
• 12×100 mm(diámetro eje16mm)
• 12×110 mm(diámetro eje16mm)
• 12×120 mm(diámetro eje16mm)
• 12×140 mm (diámetro eje 16 mm) **Liquidación**

• 16×40 mm(diámetro eje20mm)
• 16×50 mm(diámetro eje20mm)
• 16×60 mm(diámetro eje20mm)
• 16×80 mm(diámetro eje20mm)
• 16×90 mm(diámetro eje20mm)
• 16×100 mm(diámetro eje20mm)
• 16×120 mm(diámetro eje20mm)

• 20×50 mm(diámetro eje24 mm)
• 20×60 mm(diámetro eje24mm)
• 20×70 mm(diámetro eje24mm)
• 20×80 mm(diámetro eje24mm)
• 20×90 mm(diámetro eje24mm)
