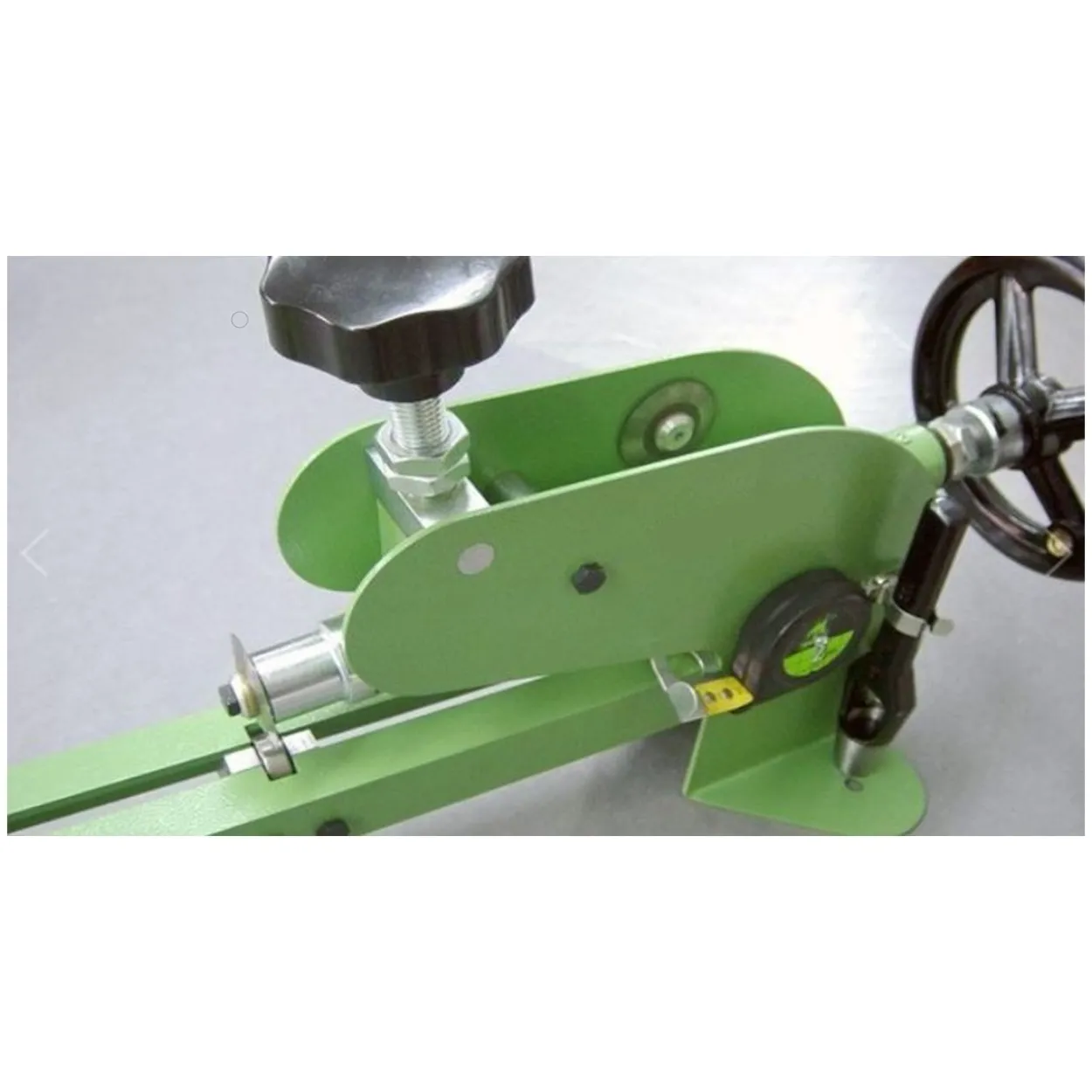

Maquina fabricación juntas circulares

Características generales

Lamáquina corta-juntas sirve para la fabricación de juntas circulares de diámetros comprendidos entre 80 mm. y 1250 mm.

De fabricación local.

Muy versátil y para una fabricación constante de juntas.

Permite fabricar juntas de los siguientes materiales:

• Cartón comprimido
• Papel aceitado
• Cartón
• Cuero
• Corcho
• Silicona
• Cauchocompacto
• Caucho expansivo
• PTFE
• Gráfito

Hasta 9 mm. de espesor de corte.

Características técnicas

• El máximo espesor de corte es 9 mm.
• Diámetros de trabajo entre 80mm hasta 1250 mm.
• La máxima anchura de la banda es 160 mm.
• La mínima anchura de la banda es 4-5 mm.

Características de uso

Las instrucciones de uso son las siguientes:

• Situar el perno de centrado para el diámetro deseado de la junta, y, después, bloquear con la palanca correspondiente.
• Colocar la superficie de soporte (no incluido).
• Bajar la cuchilla de corte hasta entallar la superficie de soporte.
• Fijar la posición de la cuchilla de corte y bloquearla.
• Levantar la cuchilla de corte con el pequeño volante.
• Hacer un orificio de centrado con el sacabocados (incluido) en la plancha del material de la junta y ponerla sobre el perno de centrado.
• Ajustar a la medida con la cinta métrica (incluida).
• Cortar la junta girando el volante después de haber hecho descender lo necesario la cuchilla de corte en cada vuelta.
• Si el material tiene más de 3 mm. de espesor, se puede evitar el uso de la superficie de soporte cortando la plancha más o menos hasta la mitad del espesor, girándola, y, efectuando las misma operación de corte por el otro lado de la plancha.
• El perno de la cuchilla debe lubricarse de vez en cuando, usando los puntos de lubricación.
• La puesta a punto de la profundidad de corta es necesaria sólo en la primera junta o en materiales de diferentes espesores.
• El filo de corte de la cuchilla no debe apoyarse sobre el perno metálico.
• La hoja de corte se desgasta, pero puede afilarse o cambiarse fácilmente.
• La máquina tiene una cuchilla de recambio o se pueden suministrar.

**Recambio de cuchilla Ø41mm disponible bajo consulta**
